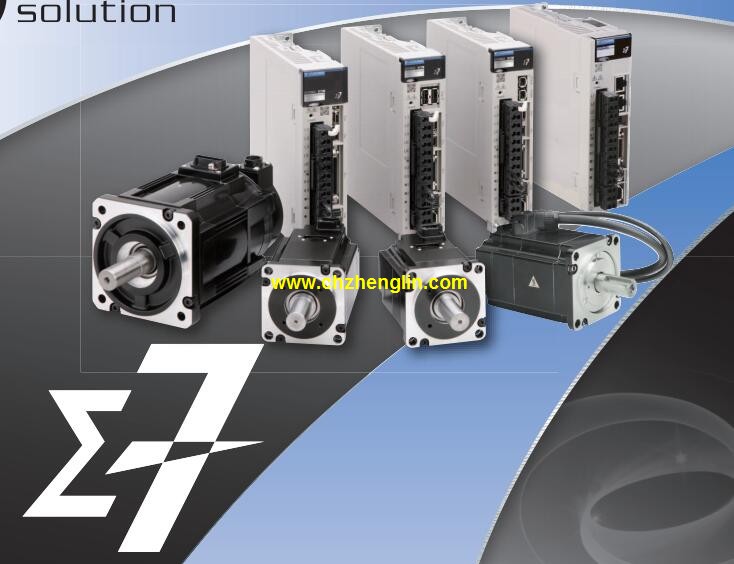

SGD7S-R90A20A002產品特點及功能介紹：
直驅伺服電機SGMCS小容量型。
額定轉矩：35N·m。
伺服電機外徑尺寸：290mm。
串行編碼器：20位對值型（1圈內的對值型）（標準）。
設計順序：服電機外徑尺寸記號為E 的機型。
法蘭規格：C face，反向負載側（導線側向引出）。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時大轉矩∶6～600N·m，高轉速∶250～500r/min）SGD7S-R90A20A002
利用20 位高分辨率編碼器，可進行的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等級∶V15。
緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶A。
緣耐壓∶AC1500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。Σ-v系列伺服單元SGDV型。
大適用電機容量：0.05kw。
電源電壓：單相AC100V。
設計順序：B型。
接口：MECHATROLINK-Ⅱ通信指令型（旋轉型伺服電機用）。
選配（硬件）：基座安裝型（標準）。
實現實時通信。
以大的傳送速度10Mbps 和可設定的通信周期250μs～4ms，
實現了多30站的高速控制。通過通信速度的高速化，
可實時收發各種控制用信息。
節能效益高。
條通信線路多可連接30站，可大幅削減接線成本和時間。
上位控制器的指令連接器僅需1 個，
而且無需速度/ 轉矩指令用D/A 轉換器或位置指令用脈沖發生器。
實現了的運動控制。
除了轉矩、位置和速度控制，還可實現精度要求極高的同步相位控制。
由于可在線切換控制模式，因此可更有效、平滑地實現復雜的機械動作。安全模塊。
大適用電機容量：0.2kw。
電源電壓：單相AC100V。
接口：模擬量電壓、脈沖序列指令型（直線伺服電機用）。
設計順序：B。
硬件規格：基座安裝型（標準）。
選配（軟件）：無選配（標準）。
選配（參數）：無選配（標準）。
選配模塊：安全模塊。
歐洲EC標準 ：依據機械指令的整合標準EN ISO13849-1，
配備個別標準IEC 61800-5-2 規定的安全功能的安全模塊。
通過與SGDV 型伺服單元的組合，實現了符合行業需求的機械系統佳安全設計。
適用于AC 伺服驅動，擁有國際標準IEC61800-5-2 規定的下列安全功能（日本國內）。
可輕松實現機械系統的佳安全設計。
Safe Torrque Off（ STO）
Safe Stop 1（ SS1）
Safe Stop 2（ SS2））
Safely Limited Speed（ SLS）
裝備2種安全功能，可分別設定（分配）安全功能。
此外，還可通過參數變更監視時間等項目。
采用附帶的伺服單元用安全模塊，使系統構成得以簡化和小型化。
SGD7S-R90A20A002操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGD7S-R90A20A002&select=5
