SGM7P-02AFAHC21產品特點及功能介紹：
安全模塊。
大適用電機容量：1.5kw。
電源電壓：三相AC400V。
接口：MECHATROLINK-Ⅱ通信指令型 （直線伺服電機用）。
設計順序：A。
硬件規格：基座安裝型（標準）。
選配（軟件）：無選配（標準）。
選配（參數）：無選配（標準）。
選配模塊：安全模塊。
歐洲EC標準 ：依據機械指令的整合標準EN ISO13849-1，
配備個別標準IEC 61800-5-2 規定的安全功能的安全模塊SGM7P-02AFAHC21
通過與SGDV 型伺服單元的組合，實現了符合行業需求的機械系統佳安全設計。
適用于AC 伺服驅動，擁有國際標準IEC61800-5-2 規定的下列安全功能（日本國內）。
可輕松實現機械系統的佳安全設計。
Safe Torque Off（ STO）
Safe Stop 1（ SS1）
Safe Stop 2（ SS2）
Safely Limited Speed（ SLS）
裝備2種安全功能，可分別設定（分配）安全功能。
此外，還可通過參數變更監視時間等項目。
采用附帶的伺服單元用安全模塊，使系統構成得以簡化和小型化。伺服電機SGMGH型。
額定轉速：1500r/min。
功率：15Kw。
電源電壓：三相AC200V。
串行編碼器：17位相對值。
設計順序：A。
軸端：錐度1/10，帶平行鍵。
選購件：帶DC24V制動。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可只關斷主回路電源，容易維護。
參數設定器內置。
由伺服驅動器本體可直接輸入?yún)?shù)。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制。Σ-V系列伺服電機SGMGV型。
額定輸出：5.5kw。
電源電壓：AC400V。
串行編碼器：20位對值型（標準）。
設計順序：標準（螺栓為銀色）。
軸端：直軸、帶鍵槽、帶螺孔（選配）。
選配：帶油封、帶保持制動器（DC90V）。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）。
標準采用IP67。
用途示例：
機床。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶F。
緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。無減速機中慣量、大轉矩伺服電機SGM7G型（額定轉速1500r/min）。
額定輸出：0.45kw。
電源電壓：AC200V。
串行編碼器：24位對值型。
設計順序：A。
軸端：直軸、帶鍵槽、帶螺孔。
選購件：帶保持制動器（DC24V）。

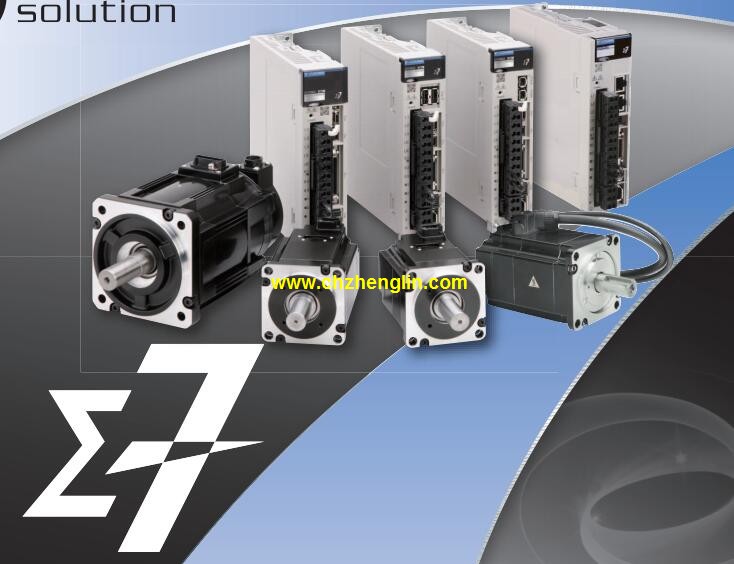

安川伺服電機，又稱YASKAWA安川伺服馬達，
原產地日本，在中國沈陽、上海嘉定也設有工廠，
是使使物體的位置、方位、狀態等輸出被控量，
能夠跟隨輸入目標值（或給定值）的任意變化的自動控制系統。
它它分為交流伺服馬達和直流伺服馬達，
在國內的半導體、液晶制造裝置、電子部件封裝裝置、機床及一般機械中得到廣泛應用。
作為伺服驅動主導企業，安川提出了“機電一體化”的概念，
現在已經成為全球通用的名詞。
SGM7P-02AFAHC21操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGM7P-02AFAHC21&select=5
