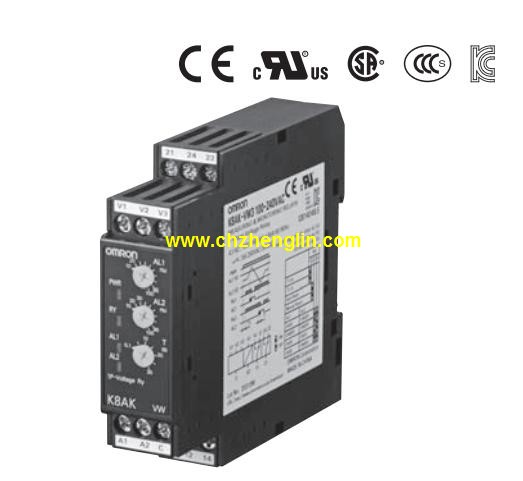

K8AK-VW3 24VAC/DC產品特點及功能介紹：
輸入類型：PNP輸入類型。
事件輸入端子臺5點（HOLD、RESET）配備。
外部電源DC12V80mA。
注：K3HB-RNB-A、K3HB-RPB-A未配備事件輸入。
線性：電壓；NPN集電極開路（HH、H、PASS、L、LL）。
96（W）×48（H）×進深95mm。
電源電壓：AC/DC24VK8AK-VW3 24VAC/DC
測量2點間通過速度、時間，或周期的數字時間間隔表。
動作判定顯示色，可切換綠色/紅色2種顯示顏色。
測量寬范圍的脈沖間隔時間。
測量、計算、顯示2點間的脈沖間隔。
脈沖間隔測量范圍，大可測量從10ms～對產業設備、裝置的電壓進行監測的佳選擇。
對過電壓和欠電壓進行監測。
一個繼電器支持手動復位和自動復位。
輸出接點1c× 1， AC250V 6A （電阻負載）。
輸出接點的正常ON/正常OFF可切換。　
能應對計測用信號 （ 0～ 10V）、分流器輸入。
LED可方便地掌握輸出狀態。
能應對輸入頻率 40～ 500Hz。
輸入-電源間緣。輸入類型：交流電流輸入型。
輸出類型：通信；RS-485；NPN集電極開路（HH、H、PASS、L、LL）。
事件輸入端子臺5點（TIMING、S-TIM、HOLD、RESET、ZERO）配備。
外部供給電源DC12V 80mA。
電源電壓：AC/DC24V。
96（W）×48（H）×進深95mm
部分機型未配備。
適合電壓、電流信號等模擬的、測量顯示、判別的面板表。
動作判定顯示色，可切換綠色/紅色2種顯示顏色。
配備的分壓計用于監視操作趨勢。
外部事件輸入可應用于各種測量和辨別情況。
DeviceN種類：螺絲端子型。
電源電壓：AC100～240V。
加熱器控制方式：位相控制、循環控制。
輸入規格：電流輸入2點（單相/三相通用）。
輸出規格：晶體管輸出2點。
通信輸出：RS-485。
電流輸入范圍：2.00～ 22.00A。
數字式加熱器斷線報警器功能升級。
追求使用便捷性并擴大了應用范圍。
采用插入式端子，有助于減少工時。
配備比例縮放功能。
也可對應PNP （等價）輸出 。
產品系列中包含與ON/OFF控制、位相控制、循環控制的加熱器控制方式對，
應的加熱器斷線報警器。
通過數字測量進行加熱器斷線報警。
除加熱器斷線報警功能外，還有助于預防保護。
只需門功能OFF即可在電機、燈泡負載中作為欠電流 （過電流），
繼電器進行使用。可分別設定CT1、 CT2的欠電流檢測值。
符合CE標記、已取得cUL標準認證（ K8AC-H2___系列正在申請）。機種：UPR（91L）。
將分散性電源連接到電力系統上時的保護，
繼電器更小了，而且保護單元也更充實了。
提高能源的綜合效率的廢熱發電系統和利用自然，
能源的風力發電等，分散性電源越來越普及了。
本繼電器就是用來檢測分散性電源中用戶內部事故，
和連接分散性電源的電力線事故，保護系統的保護用繼電器。
本繼電器可滿足日本的（系統連接即時要點標準）中規定的機種、
功功能，可以通過20多種產品來建立佳的保護系統。
還能對應發電機用和受電端/內部支流。
備有具有2種種繼電器要素的單元。
各單元中內藏了可變動作時間電路，使協調設計更加方便。
所有機種中搭載了鎖定繼電器的鎖定端子。
DSR在電壓突然降到0的短路事故中也能正確判斷方向。
用了配線方便的帶蓋2段交叉端子臺。
K8AK-VW3 24VAC/DC操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=K8AK-VW3 24VAC/DC&select=5
