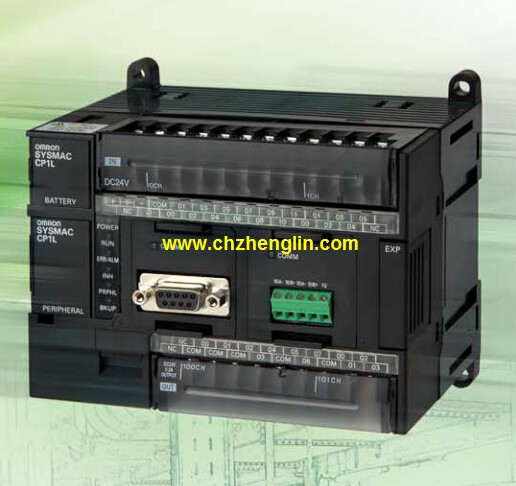

CP1L-L10DT-A產品特點及功能介紹：
每個擴展裝置上要求一個I/O接口單元。
連接電纜： CS1W-CN□□3擴展連接電纜。
安裝于電源單元右側。
易于使用的連接器可實現快速擴展而無需任何設定。I/O插槽數：8槽，I/O模塊安裝在CPU底板上。
可實現智能I/O讀寫指令。
只執行1條指令即可以傳送多個字的數據與C200HS兼容的全部特殊I/O單元都可以照常使用CP1L-L10DT-A
SYSMAC C200HX/HG/HE系列逐漸成為受用戶的喜愛的強有力的PC。
除了CPU中內置的標準上位機鏈接端口外，
在CPU上還可安裝一塊有6種類型可供選擇的通信板，
這些任選通信板為SYSMAC LINK或SYSMAC NET單元的連接，
為了與調制解調器/可編程終端、條形碼讀入器、溫度控制器
或任何一種帶RS-232C/RS-422設備的通信提供了簡捷的途徑。輸入點：4點輸入。
信號范圍：4～20mA、0～20mA、1～5V、0～5V、正負5V、0～10 V、正負10 V。
轉換速度分辨率：100ms/4點輸入。
外部連接：可拆卸端子塊。
輸出定標(正負32,000)。
過程值報警 （HH、 H、 L、 LL）。
每個單元多可連接8個模擬量輸入。
頂部/底部/山谷保持 （僅CS1W-PTS11/PTS12/PDC11）。
輸入通道之間相互緣， 因此可防止熱電偶輸入之間形成多余的回路。（CS1W-PTR01/02除外）
輸入斷線報警。
變化率計算和報警。60點輸入輸出型。
電源：DC電源 。
輸出形式：晶體管（漏型）。
輸入：36點。
輸出：24點。
小機型標準內置了高功能的RS-232C。
為了通用PT更方便地機器運行、進行溫度設定標準內置RS-232C。
同時，搭載了脈沖輸入輸出功能進行簡單定位等，
充分實現了小型機的高功能、高附加價值的性能。
另外，端子臺可以拆卸，充分考慮維護性能的提高。
擴展I/O單元、模擬量單元等，均與CPM1A的擴展I/O單元兼容。
梯形圖是使用多的PLC圖形語言。
梯形圖與繼電器電路相似，具有直觀易懂的優點，
很容易被工廠熟悉繼電器控制的電氣人員掌握，
特別適合于開關量邏輯控制。電源電壓：AC100～120V,AC200～240V。
備注：運轉中帶輸出接點。
電源單元。
CPU機架的電源由電源單元供給。
下列電源單元可供選用。
C200HW-PA204（電壓：AC100-120V/AC200-240V）
C200HW-PA204S（電壓：AC100-120V/AC200-240V）
C200HW-PA204R（電壓：AC100-120V/AC200-240V））
C200HW-PD024（電壓：DC24V）
過去，PC連接一個測量設備或元器件必須要給ASCIII單元或BASIC單元編寫一個通信程序。
而今，C200HX/HG/HE PC裝上通信協議宏功能，
能將這些通信程序通過PMCR指令配置到梯形圖程序中，
用這個功能系統可以方便地與各種各樣的元器件相連。
CP1L-L10DT-A操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=CP1L-L10DT-A&select=5
