A1SY40P產品特點及功能介紹:
Ethernet網絡模塊 10BASE-T / 10BASE5。輸入類型:直流源型。
輸入點數:16點。
輸入電壓:DC24。
輸入電流:7mA。
連接方式:端子排。
共用公共端的點數:16點。
功能模塊圖語言是與數字邏輯電路類似的一種PLC編程語言。
采用功能模塊圖的形式來表示模塊所具有的功能,
不同的功能模塊有不同的功能

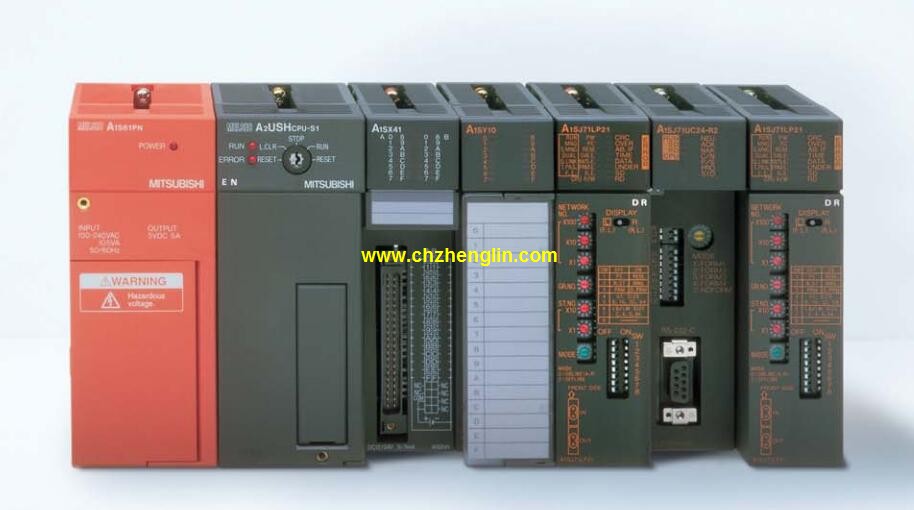

A1SY40P
功能模塊圖編程語言的特點:功能模塊圖程序設計語言的特點是,以功能模塊為單位,
分析理解控制方案簡單容易:功能模塊是用圖形的形式表達功能,
直觀性強,對于具有數字邏輯電路基礎的設計人員很容易掌握的編程;
對規模大、控制邏輯關系復雜的控制系統,
由于功能模塊圖能夠清楚表達功能關系,使編程調試時間大大減少。A3VTS用基本單元用。
PLC的繼電器輸出接口電路
工作過程:當內部電路輸出數字信號1,
有電流流過,繼電器線圈有電流,然后常開觸點閉合,
提供負載導通的電流和電壓。
當內部電路輸出數字信號0,則沒有電流流過,
繼電器線圈沒有電流,然后常開觸點斷開,
斷開負載的電流或電壓。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
當從編程器輸入的程序存入到用戶程序存儲器中,
然后CPU根據系統所賦予的功能(系統程序存儲器的解釋編譯程序),
把用戶程序翻譯成PLC內部所認可的用戶編譯程序。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求,
又可使系統總投資低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定,
一般一個輸入/輸出元件要占用一個輸入/輸出點。
考慮到今后的調整和擴充,
一般應在估計的總點數上再加上20%~30%的備用量。
下面介紹集中控制系統I/O點數的估算。電纜長度:0.7米
擴展電纜于連接CPU主基板和擴展基板,
按型號可提供不同的電纜長度,
如果需要連接AnN型擴展基板則需要,
選用A1SC05NB(A1SC07NB)電纜。焊接用的32點連接器(37 針D-Sub 連接器) 。輸入點數:16點。
電壓:DC12/24V。
電流:4/10mA。
應答時間:10ms。
8點/個公共端。
正極公用。
20點端子臺。
系統程序存儲器用以存放系統程序,
包括管理程序,程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的,內容不可更改,斷電不消失。
PLC的選型 隨著PLC技術的發展,PLC產品的種類越來越多,
功能日趨完善,其應用也越來越廣泛。
不同系列不同型號的PLC其性能各有不同,適用場合也各有側重,
價格上也有較大差異。因此PLC選型時,
在滿足控制要求的前提下,
應考慮佳的性能價格比,合理選擇PLC。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時,
程序在進行執行階段時,輸入端有新?tīng)顟B(tài),新?tīng)顟B(tài)不能被讀入。
只有程序進行下一一次掃描時,新?tīng)顟B(tài)才被讀入。
一個掃描周期分為輸入采樣,程序執行,輸出刷新。
元件映象寄存器的內容是是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象,即輸入/輸出響應延遲。
