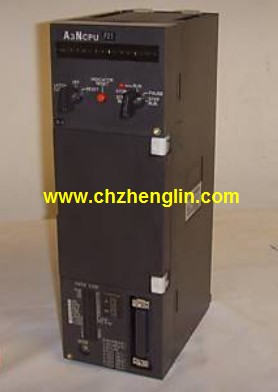

A3NCPUP21產品特點及功能介紹：
輸入類型：直流漏型。
輸入點數：32點。
輸入電壓：12/24。
輸入電流：3/7mA。
連接方式：端子排。
共用公共端的點數：32點。
功能模塊圖語言是與數字邏輯電路類似的一種PLC編程語言。
采用功能模塊圖的形式來表示模塊所具有的功能，
不同的功能模塊有不同的功能。
功能模塊圖編程語言的特點：功能模塊圖程序設計語言的特點是，以功能模塊為單位，
分析理解控制方案簡單容易：功能模塊是用圖形的形式表達功能，
直觀性強，對于具有數字邏輯電路基礎的設計人員很容易掌握的編程；
對規模大、控制邏輯關系復雜的控制系統，
由于功能模塊圖能夠清楚表達功能關系，使編程調試時間大大減少A3NCPUP21輸入點數：16點。
電壓：DC5/12/24V。
電流：5.5/3/6mA。
應答時間：3ms。
8點/個公共端。
正/負極共用。
20點端子臺。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新狀態，新狀態不能被讀入。
只有程序進行下一次掃描時，新狀態才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
PLC的選型 隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLC其性能各有不同，適用場合也各有側重，
價格上也有較大差異。因此PLC選型時，
在滿足控制要求的前提下，
應考慮佳的性能價格比，合理選擇PLC。
系統程序存儲器用以存放系統程序，
包括管理程序，程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。輸入形式：DC輸入，負極公共端。
輸入點數：8點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/5mA。
輸出形式：晶體管輸出，源型。
輸出點數：8點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：有。
額定負載電壓/電流：DC24V/DC24V/0.1A。
外部連接：3線式/2線式。
傳感器連接器型(E-CON型)。
采用業界標準E-CON型。
通過傳感器連接器簡單配線。
安裝模塊時可選擇采用DIN導軌或用螺釘安裝。
可進行3線式傳感器輸入。DC輸入點數：8點。
輸入電壓及電流：DC24V，7mA。
響應時間：10ms。
8點/1個公共端。
正/負極共用。
輸出點數：8點。
輸出電壓及電流：DC24V/AC240V，2A/1點，5A/1個公共端。
響應時間：12ms。
8點/1個公共端。
輸出形式：繼電器輸出。
34點端子臺。
占用站數：2站。
根據系統的控制要求，采用合適的設計方法來設計三菱PLC程序。
程序要以滿足系統控制要求為主線，
逐一編寫實現各控制功能或各子任務的程序，
逐步完善系統的功能。
三菱PLC檢測、故障診斷和顯示等程序。
這些程序相對獨立，一般在程序設設計基本完成時再添加。
硬件模擬法是使用一些硬件設備模擬產生現場的信號，
并將這些信號以硬接線的方式式連到PLC系統的輸入端，其時效性較強。
軟件模擬法是在三菱PLC中另外編寫一套模擬程序，
模擬提供現場信號，其簡單易行，但時效性不易保證。
模擬調試過程中，可采用分段調試的方法，并利用編程器的功能。
A3NCPUP21操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=A3NCPUP21&select=5
