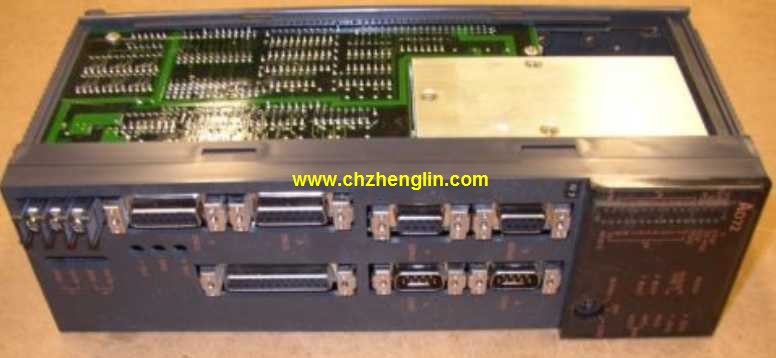

AD72產品特點及功能介紹：
控制軸數：3軸聯動，3軸獨立
插補功能：2軸線性插補，2軸圓弧插補
A1SD75系列組件表現了三菱在制造和設計CNC，
變頻調器，伺服系統和PLC諸方面的綜合技術經驗。
這些組件具有豐富的功能，足以滿足定位控制應用中高的要求。
多可3軸聯動操作，
在低成本運動控制應用中本組件甚至可只占一個插槽卻可進行多至3軸的操作控制AD72系列名稱：A985GOT。
尺寸大小：12英寸。
分辨率：800×600點。
顯示設備：高亮度TFT彩色顯示屏。
顯示顏色：256色。
電源：DC24V。
人機界面（Human Machine Interaction，簡稱HMI），又稱用戶界面或使用者界面，
是人與計算機之間傳遞、交換信息的媒介和對話接口，
是計算機系統的重要組成部分。
是系統和用戶之間進行交互和信息交換的媒介，
它實現信息的內部形式與人類可以接受形式之間的轉換。
凡參與人機信息交流的領域都存在著人機界面。輸入形式：DC輸入，負極公共端。
輸入點數：16點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/7mA。
輸出形式：晶體管輸出，源型。
輸出點數：16點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：無。
額定負載電壓/電流：DC24V/0.5A。
外部連接：1線式/1線式。
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品陣容中選擇。
通過端子臺上部的手指保護，
人體不會接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上。輸入輸出點數：480點。
輸入輸出數據設備點數：480點。
程序容量：8k。
基本命令處理速度(LD命令)：1.25μs。
RAM存儲器容量：32K，電源內藏(DC24V用)。
模塊式：是把PLC各基本組成做成獨立的模塊。
中型、大型PLC采用這種方式。便于維修。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。輸入輸出點數：2048點。
輸入輸出數據設備點數：2048點。
程序容量：30k。
基本命令處理速度(LD命令)：0.15μs。
附帶光數據通信線路功能(GI 電纜專用)。
整體式：是把PLC各組成部分安裝在一起或少數幾塊印刷電路板上，
并連同電源一起裝在機殼內形成一個單一的整體稱之為主機或基本單元、小型、小型PLC采用這種結構。
模塊式：是把PLC各基本組成做成獨立的模塊。
中型、大型PLC采用這種方式。便于維修。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新狀態，新狀態不能被讀入。
只有程序進行下一次掃描時，新狀態才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。
AD72操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=AD72&select=5
