RY41NT2H產品特點及功能介紹：
輸入點數：16點。
額定輸入電壓、頻率：AC100～120V、50/60Hz。
額定輸入電流：8.2mA (AC100V、60Hz)、6.8mA (AC100V、50Hz)。
響應時間：20ms以下。
公共端方式：16點/公共端。
中斷功能：有。
外部配線連接方式：18點螺釘端子臺。
輸入輸出模塊是指處理ON/OFF信號的開關、傳感器、執行器等各種控制系統基本設備和可編程控制器之間的接口RY41NT2H

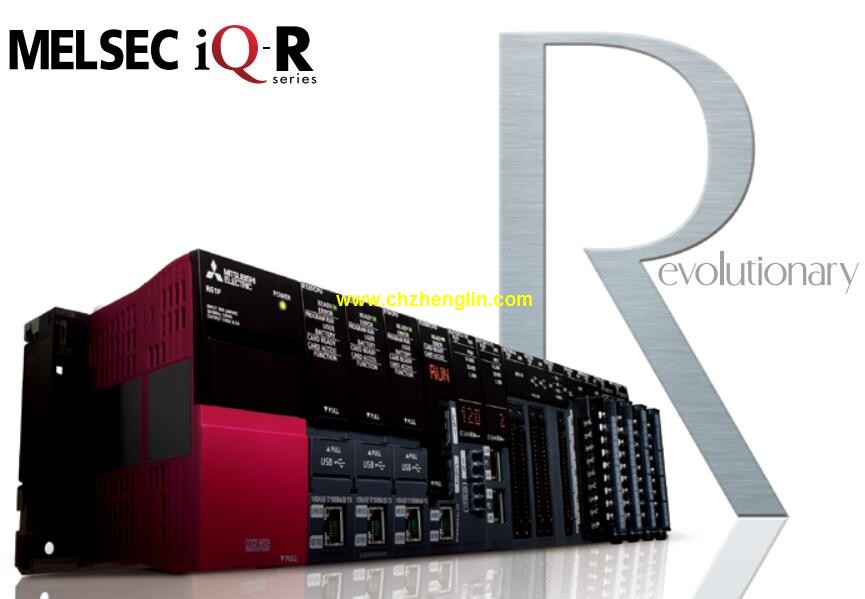

與以往系列相比， MELSEC iQ-R系列的輸入輸出模塊具有更多功能，
1個模塊可用于多種用途，有助于降低部署成本和維護成本。
追求便捷性的“模塊設計”。
在輸入模塊上粘貼白色標簽，在輸出模塊上粘貼紅色標簽，
并將額定規格清晰標記在模塊正面，可防止錯誤使用。
將輸入輸出編號刻印在模塊正面上方的輸入輸出顯示LED上，可輕松確認ON/OFF狀態。
16點模塊的配線端子上記錄了各信號的端子排列情況，可防止誤配線。
64點模塊中可以32點為單位，通過開關切換顯示輸入輸出編號。
此外，串口號標記在模塊正面下方，可輕松確認。電纜的長度：3.0米。
MELSEC iQ-R系列的"模塊間同步功能"，是指可按照模塊間同步周期，
使作為同步對象的多個輸入輸出模塊和智能功能模塊的輸入或輸出時間同步的功能。
利用此功能，可對系統和設備進行控制。
此外，還可在CC-LinkIE現場網絡同步通信中， 使動作時間在網絡節點之間保持同步，
避免因網絡傳輸延遲時間而導致的誤差，從而構建穩定的系統。
同時使用這些功能，可輕松應對要求各項動作同步的情況，
例如膠印機的切割和彎折工序等。模擬量輸出通道數：16CH。
精度
環境溫度25正負5°C：正負0.1% 以?xún)?nèi)。
環境溫度0～55°C：-。
溫度系數：正負50ppm/℃。
轉換速度：1ms/CH。
通道間緣：隔離變壓器緣。
輸出短路保護：有。
外部供給電源：-。
外部配線連接方式：40針連接器兩個。
電壓輸出
數字量輸入值：?32000～32000。
模擬量輸出電壓：DC?10～10V。
電流輸出
數字量輸入值：0～32000。
模擬量輸出電流：DC0～20mA。
無需使用專用的程序來創建波形，可減少編程工時。
可使用參數輕松設定轉換運算和比例縮放，無需創建專用的程序。
因此，有助于降低程序的開發成本并減小程序容量。
高速輸出流暢的模擬量波形。
模擬量輸出模塊具有將任意波形數據注冊到模塊中，并根據設定的轉換周期連續執行模擬量輸出的功能。
執行沖壓機和注塑成型機等的模擬量(扭矩)控制時，可自動輸出事先注冊的控制波形，
通過程序進行高速、流暢的控制。此外，僅需事先將波形數據注冊到模塊中，
即可輕松控制模擬量波形，因此在進行生產線控制等重復控制時，輸出點數：16點。
輸出形式：晶體管（漏型）輸出。
額定開閉電壓、電流：-。
額定負載電壓：DC12～24V。
大負載電流：0.5A/點。
響應時間：1ms以下。
公共端方式：16點/公共端。
保護功能（過載、過熱）：有。
外部配線連接方式：18點螺釘端子臺。
輸出模塊帶機械式繼電器器觸點機構，
包括所用的負載電壓范圍較大的繼電器輸出型和可用于DC12~24V負載的晶體管輸出型。

可根據負載電壓、輸出點數的不同，選擇適合用戶需求的模塊。
根據繼電器觸點壽命進行預防性維護。
繼電器輸出模塊可累計各輸出點的ON次數。
可通過了解該繼電器觸點的開關次數，根據繼電器壽命進行預防性維護。
RY41NT2H操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=RY41NT2H&select=5
