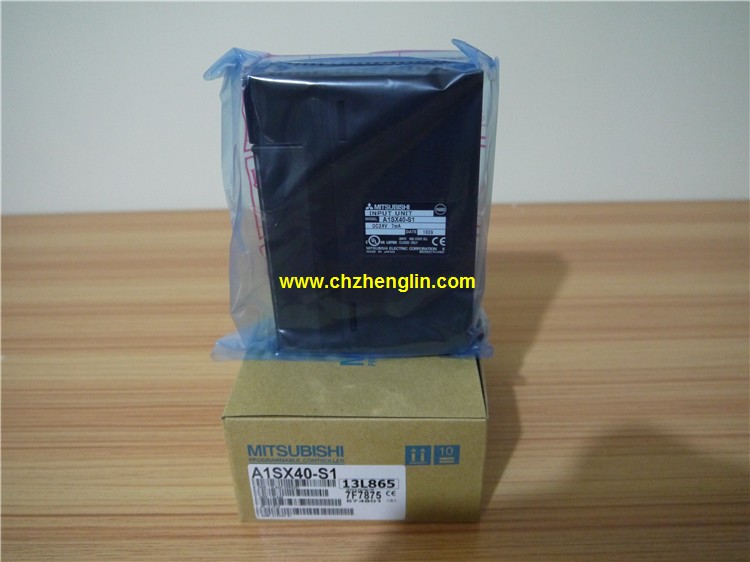

A1SX40-S1產品特點及功能介紹：
輸入形式：DC輸入，正極公共端。
輸入點數：16點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/6mA。
外部連接：3線式。
彈簧夾端子臺推入型輸入模塊。
帶診斷功能的輸入模塊
采用推入型，不需要螺釘緊固，因此可減少配線工時。
可對每1點進行輸入配線的斷線短路檢測。
可確認外部供電電源的配線異常A1SX40-S1
利用2件式構造的端子臺，維護時可在保持配線不變的狀態下更換模塊。輸入點數：16點。
輸入電壓及電流：DC12/24V　3/7mA。
輸入應答時間：10ms。
16點/1個公共端。
正極共用。
輸出點數：16點。
輸出電壓：DC24V/AC240V，2A/1點，4A/個公共端。
輸出應答時間：12ms。
輸出類型：繼電器輸出。
8點/1個公共端。
50點端子臺。
控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等。
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。通道數：4通道。
傳感方式及溫度范圍：R，K，J，T，S，B，E，N，U，L，PL，II，Wre5-26。
A1S64TC系列組件是一類與ANS系列CPU聯用的溫度控制器。
組件具有溫度測量輸入和內置PID算法的控制輸出，
可以用在各種溫度控制的場合。
每個組件多控制4個回路，
熱電偶輸入或PT100 3線溫度儀傳感器輸入，
控制輸出為晶體管輸出的開關信號，
BW為具有斷線檢測功能信號。輸入類型：直流漏型。
輸入點數：64點。
輸入電壓：DC24。
輸入電流：5mA。
連接方式：端子排。
共用公共端的點數：32點。
功能模塊圖語言是與數字邏輯電路類似的一種PLC編程語言。
采用功能模塊圖的形式來表示模塊所具有的功能，
不同的功能模塊有不同的功能。
功功能模塊圖編程語言的特點：功能模塊圖程序設計語言的特點是，以功能模塊為單位，
分析理解控制方案簡單容容易：功能模塊是用圖形的形式表達功能，
直觀性強，對于具有數字邏輯電路基礎的設計人員很容易掌握的編程；
對規模大、控制邏輯關系復雜的控制系統，
由于功能模塊圖能夠清楚表達功能關系，使編程調試時間大大減少。
A1SX40-S1操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=A1SX40-S1&select=5
